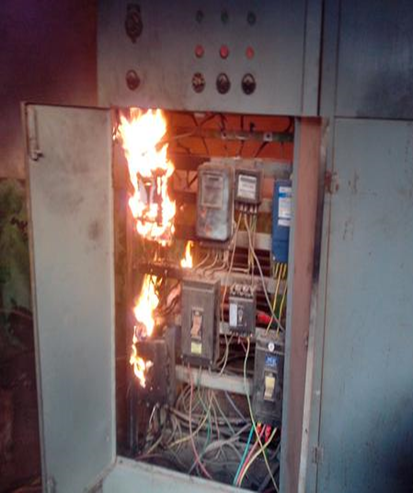

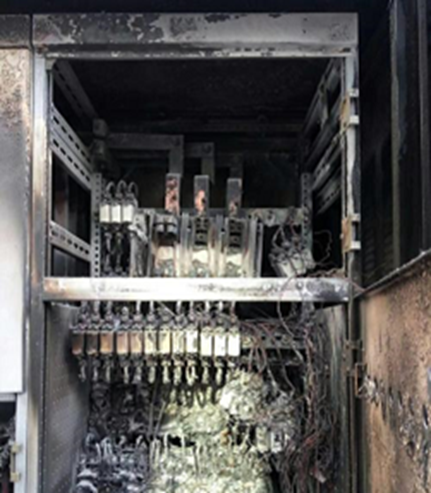

      电气起火是引发火灾的元凶之一，解决电气安全问题刻不容缓。网络系统的前端设备及机柜，在用电安全性方面缺乏有效保障手段，箱体中电线老化、过载发热等状态不能第一时间发现，导致火灾警情发生。同时，由于机柜比较分散，机柜中设备也比较多，对机柜中的设备和供电缺乏有效管控，需要人工报告才能获得故障信息，不能做到自动排查以及自动报警，导致运维响应速度慢，且设备现场维护及巡查成本较高，即使是重启一组设备也需要派工到现场。

一、系统概述

嵌入式智能电箱解决方案能够对引起电气火灾的主要因素，如：电压、电流、电量等用电运行数据进行采集，然后通过物联网传输终端将电气数据实时传送至云平台，及时发现漏电、异常升温、过压、过流、短路、断路等问题，并准确报出故障点，并自动启动灭火功能消除电气火灾安全隐患，减少经济损失。嵌入式智能电箱解决方案也能够由于电源造成需要重启的设备故障，不需要运维人员到现场重启设备，平台远程就可进行自动重启，省时省力效率高效。

二、系统架构

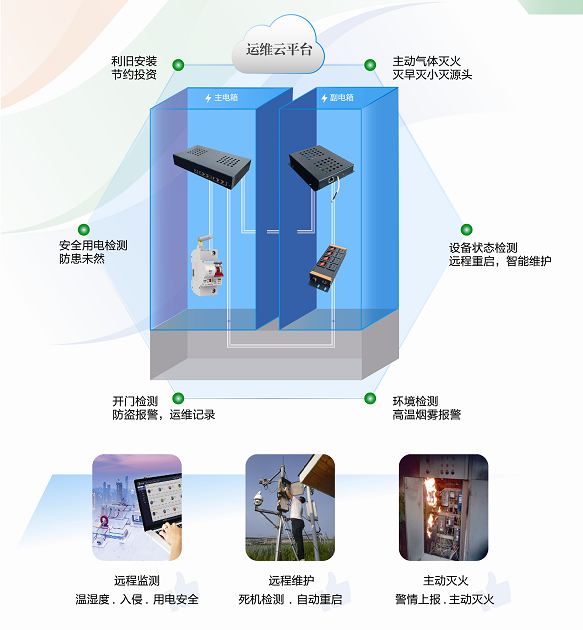

系统部署云端，数据采集设备分布在各个网络系统的前端设备及机柜，通过主机模块中的NB模块上传到云端，为用户提供报警信息、维保管理，用户端采用网页和APP的形式，系统架构图如下：

三、系统原理

  嵌入式智能电箱分为三个部分，分别是：前端箱体环境及设备数据采集、平台远程控制、自动灭火。

  前端箱体环境及设备数据采集：前端箱体环境及设备数据采集设备主要由组合式电气火灾监控探测器、故障电弧探测器、温度探测器、烟感探测器、开门检测传感器、环境监测温湿度传感器等设备组成。适用于电流检测，箱体温湿度检测、烟感探测、开门的监测;

  平台远程控制：该设备可通过网线连接到箱体内的交换机上，设备可定期探测其他设备是否处于在线状态，一旦设备无响应，可以发送报警信息到云平台，如有需要还可以自动重启该设备。

    自动灭火： 该设备具备两种启动灭火功能：1）具备自主灭火功能：如果箱体产生明火或高温（170℃±10°），引线便可以引爆贴片，无需主机控制；2）烟感探测联动灭火：如果主机的温度探测器和烟感探测器触发条件，则主机可以控制引爆装置，控制消防贴片启动。

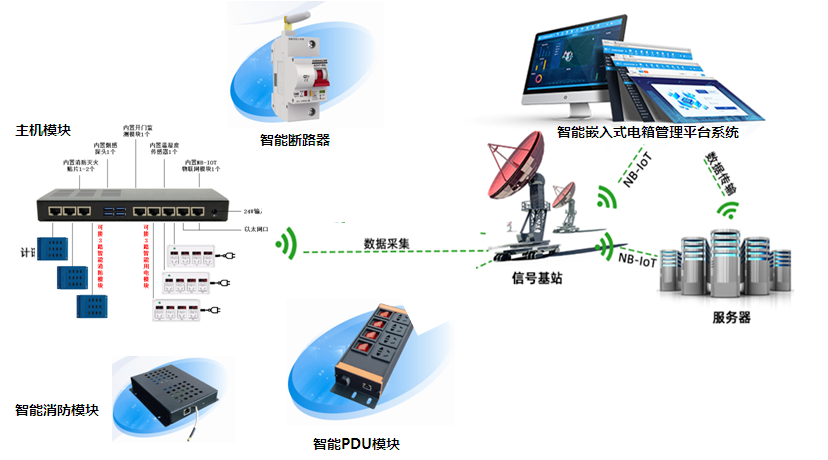

  系统拓扑图

四、系统功能

  1）消防功能

       针对电箱的密闭空间，设计了贴片消防模块，该模块在明火或者烟雾报警状态下可迅速引爆，散发惰性气体进行灭火，做到灭早、灭小、灭源头。

      2）远程控电

      在应用系统中，若机柜中的设备出现异常，比如掉线、死机等，可远程控制某一路或多路强电断开或关闭，实现远程强制重启。

      3）自动维护

      该设备可通过网线连接到箱体内的交换机上，设备可定期探测其他设备是否处于在线状态，一旦设备无响应，可以发送报警信息到云平台，如有需要还可以自动重启该设备。

      4）门禁监测

      该设备可连接3路开门检测传感器，门打了可以自动发送报警信息到云平台。

     5）环境监测

     可监测箱体内的温湿度环境，并定期上传至云平台。
